ARTICULO ORIGINAL

NUEVOS OXIDOS DE TITANIO DOPADOS (Yb, Nd, La y Li) PARA LA REDUCCION FOTOCATALITICA DE CROMO HEXAVALENTE

Luz Quispe a, Luis López b; Víctor Teixeira c; Saúl Cabrera a,b*

a Laboratorio de Ciencia de Materiales, Instituto de Investigaciones Químicas (I.I.Q.), Universidad Mayor de San Andrés, Campus Universitario, Cota-Cota. Calle No. 27, La Paz, Bolivia

b Instituto del Gas Natural (IGN), Universidad Mayor de San Andrés, Campus Universitario,  La Paz, Bolivia

cNúcleo de Catálisis, Instituto Alberto Luiz Coimbra de Post-graduación y Proyectos de Ingeniería, Universidad Federal de Río de Janeiro, Av. Horácio Macedo 2030, Rio de Janeiro, Brasil.


Keywords: TiO2-doped, Lanthanides, Atrane Route, Hexavalent Chromium, Photocatalysis.

ABSTRACT

TiO2-pure and TiO2-doped with Yb, Nd, La and Li were synthesized by the atrane route, all oxides were found with porosity in the range of mesoporous. Several techniques of characterization have been applied: X-ray diffraction (XRD), adsorption-desorption (BET), diffuse reflectance spectroscopy (DRS) and transmission electronic microscopy (TEM). The materials were tested as photocatalysts for the reduction of Cr(VI) in presence of a electron donor, ethylenediaminetetraacetic acid (EDTA). Incorporation of Nd and Yb on TiO2 shift the energy of the band gap toward visible region, these oxides showed anatase phase crystalline and suitable adsorption properties for Cr(VI) and EDTA, resulting in higher photoactivities compared to pure titania and La and Li-dopants.

Corresponding author: *saulcabreram@correo.umsa.bo

RESUMEN

TiO2-puro y TiO2-dopados con Yb, Nd, La y Li fueron sintetizados por la Ruta de los Atranos, todos los óxidos tienen porosidad en el rango de los mesoporos. Varias técnicas de caracterización han sido aplicadas: difracción de rayos-X (DRX), adsorción-desorción de gases (BET), espectroscopia de reflectancia difusa (DRS), microscopia electrónica de transmisión (TEM). Los materiales fueron examinados como fotocatalizadores para la reducción de Cr(VI) en presencia de un donador de electrones, ácido etilendiaminotetraacético (EDTA). La incorporación de Nd y Yb en el TiO2 desplaza le energía del ancho de banda prohibida hacia la región visible, éstos óxidos mostrados fase anatase cristalina y propiedades apropiadas de adsorción del Cr(VI) y EDTA, resultando en mejoras en la fotoactividad comparadas a titania pura y los dopados con La y Li.


INTRODUCCION

Siendo la fotocatálisis heterogénea una de las Técnicas de Oxidación Avanzadas (TAOs) resulta una alternativa en la resolución de problemas de interés ambiental[1, 2]. Básicamente consiste en la degradación de  contaminantes acuosos y/o gaseosos a través de sólidos semiconductores expuestos a radiación solar (radiación electromagnética a una determinada longitud de onda necesaria para la activación fotónica del semiconductor). El TiO2 es el material más utilizado en procesos de fotocatálisis heterogénea debido a su alta fotoactividad, bajo costo, baja toxicidad, estabilidad química, insolubilidad y resistencia a la fotocorrosión[3,4]. Recientemente, la incorporación de iones lantánido en la matriz de TiO2 ha llamado la atención para su aplicación en fotocatálisis, por su habilidad de formar complejos con bases de Lewis, (p.e. ácidos, aminas, alcoholes, aldehídos, etc.) vía la interacción de sus grupos funcionales con los orbitales – f de los lantánidos [7, 8, 9]. Estos iones tienen la propiedad de ampliar la respuesta espectral del TiO2 hacia la región visible del espectro electromagnético[1,5], así como retardar la velocidad de recombinación del par electrón-hueco generado en la activación fotónica del semiconductor[6]. El Cr(VI) es un contaminante notablemente tóxico, carcinógeno y mutagénico. Proviene habitualmente de descargas de curtiembres industriales. La mayoría de los métodos de tratamiento de Cr(VI) requieren alta energía y grandes cantidades de reactivos químicos, generándose habitualmente gran cantidad de residuos secundarios. En este sentido la reducción del cromo hexavalente a cromo trivalente a través de la fotocatálisis heterogénea resulta en una técnica innovadora y de alto interés aplicativo[10 - 14]. En este trabajo, reportamos la síntesis  de TiO2-puro y TiO2-dopados con iones lantánidos (Nd3+, Yb3+, La3+) y litio (Li+), y aplicados a la degradación de Cr(VI) en presencia de un donador de electrones, ácido etilendiaminotetraacético (EDTA).

RESULTADOS, DISCUSION

Caracterización estructural

Los espectros de DRX (Figura Nº 1) del TiO2-puro y TiO2-dopados permiten  identificar microdominios de fase estructural tipo anatasa, no se identifica desplazamiento de las señales, tampoco se observaron nuevas señales correspondientes a fase del óxido dopante (Yb2O3, Nd2O3, La2O3 y Li2O) o mixta dopante-Ti[18]. A excepción del caso del dopante Litio donde se identifica señales adicionales características de una fase minoritaria tipo rutilo. La disminución de los tamaños de microdominios cristalinos (Tabla Nº1), calculados por la ecuación de Scherrer, de acuerdo al incremento de los dopantes (Ln = Yb, Nd y La) es consistente con la incorporación del mismo en la red cristalina en los microdominios tipo anatasa, esto conduce a un efecto de tensión en la red cristalina originado por enlaces Ti–O–Ln [19] dado por la diferencia del radio iónico entre iones Ln y Ti, pese a los índices de coordinación favorables (Tabla Nº 2). Dado a que el radio del ion Ln3+ es mucho mayor al radio del Ti4+ la disminución del tamaño de los microdominios cristalinos tipo anatasa es mayor, favoreciéndose una fase amorfa mayoritariamente amorfa. Por otro lado, en el caso del Li, los tamaños de microdominio incrementaron proporcionalmente a la cantidad de Li dopante, lo cual es consistente con la incorporación de Li+ en la estructura de la red cristalina del TiO2 resultando probablemente en enlaces Ti–O–Li (г (Ti4+) = 0,061 nm, г (Li+) = 0,076 nm) con menor tensión cristalina, favoreciéndose el crecimiento cristalino de la fase tipo anatasa e incluso la aparición de la fase  rutilo (%Li = 1.2). El resto de la cantidad del dopante (Ln o Li) se encuentran dispersados homogéneamente en la fase amorfa en la matriz de titania. Los tamaños de partícula (Tabla Nº 3) calculados a partir de las microfotografías TEM (Figura Nº 2) siguen el orden: Þ (La)  < Þ (Nd)  ≤  Þ (Yb)  < Þ (TiO2) < Þ (Li). Cuando el dopante es un lantánido Ln3+ (Ln, Nd o Yb) disminuyen los tamaños de partícula con respecto a la titania pura (23 nm), esto puede ser por un lado por las diferentes velocidades de las reacciones de hidrólisis-condensación del titanatrano en relación a los atranos de los lantánidos,  o  por otro lado, a la fuerte tensión cristalina generada en la red por enlaces Ti – O – Ln que también afecta en el tamaño del microdominio cristalino, de hecho este efecto se incrementa en función del radio del ion siendo el caso del lantano donde se tiene las partículas mas pequeñas.

Figura 1. Difractos de los óxidos sintetizados por la ruta de los atranos.

Tabla 1. Comparación en el tamaño de microdominio cristalino (nm) en función de %(peso/peso) dopante/TiO2

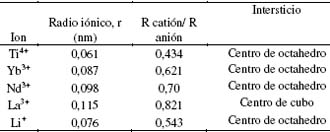

 Tabla Nº2. Relación de radios, radio iónico O2- = 0,14 nm.



El Li+-TiO2 tiene los tamaños de partícula más grandes, consistente con los altos valores de microdominios cristalinos (enlaces Ti–O–Li poco tensos) y por la existencia de un número alto de sitios de cristalización elevada relación molar  Li/Ti (Tabla Nº 4.).



 Figura 2. Microfotografías TEM: a)TiO2-puro, b)TiO2-Yb 0,6%, c)TiO2-Nd 0,6%, d)TiO2-La 0,6% y e)TiO2-Li 0,6%.

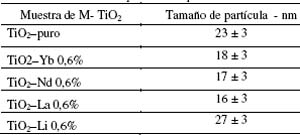

Tabla  3. Tamaño de partículas por TEM en nm

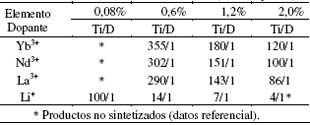

Tabla 4. Relación en moles Titanio/D (D = dopante)



El área superficial del TiO2–puro y de los productos Yb3+–TiO2, Nd3+–TiO2, La3+–TiO2 (Tabla Nº 5) presentan poca variación, con un ligero incremento con el incremento del dopante, consistente con la disminución de  tamaños de partícula, en particular el TiO2-La 2,0% presentó el valor más alto (164 m2/g) .  Por otro lado, el ingresó de Li+ en la estructura genera una disminución marcada en el área superficial consistente con el  incremento del tamaño de partícula, en particular el TiO2–Li 1,2% (79 m2/g). En todos los casos se identifica un comportamiento similar en las isotermas de adsorción y desorción, característica de una  alta porosidad textural (Figura Nº 3).

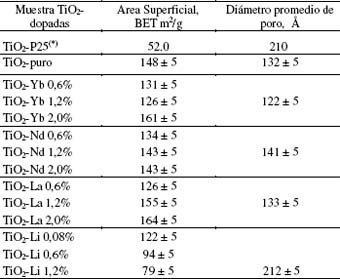

 Tabla 5. Área Superficial de los catalizadores



Figura 3. Isoterma de adsorción-desorción del TiO2.





A partir del espectro de absorción UV-visible (Figura Nº 4) aplicando la función de Kubelka-Munk se ha examinado el ancho de la banda de energía prohibida (o gap de energía, Eg) (Tabla Nº 6). Las longitudes de onda Yb3+ (f13) y Nd3+ (f 3) (en entornos octaédricos) mayores a la titania pura sugieren la formación de  una sub-banda de energía prohibida [20] creada por los orbitales f del Ln3+ localizada dentro del Eg del TiO2. A diferencia el  La3+-TiO2 presenta un Eg superior al TiO2-puro, consistente con la alta disminución del tamaño de microdominio cristalinos (La3+ favorece un entorno cúbico rompiendo en cierto grado el ordenamiento octaédrico del Ti4+ de la anatasa) y a la  ausencia de la sub-banda identificada en Nd e Yb. Finalmente se observa que el Li+-TiO2 presenta un Eg menor al TiO2 consistente con la alta cristalinidad en anatasa y  rutilo.

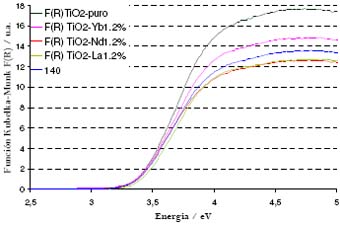

Figura No. 4 Función Kubelka-Munk en función de la energía de TiO2-dopados: (A) TiO2-puro, (B) TiO2-Yb 1,2%, (C) TiO2-Li 0,6%, (D) TiO2-La 1,2%, (E) TiO2-Nd 1,2%.

Tabla 6. Propiedades ópticas de los catalizadores.





Ensayos fotocatalíticos: reducción de Cr(VI)

Los TiO2 dopados con Ln3+ presentan una fuerte adsorción inicial manteniéndose casi constante en el tiempo, originada inicialmente por la matriz la cual  incrementa con el contenido de dopante Ln3+, la capacidad de adsorción de Cr(VI) - EDTA sobre las titanias dopadas  (Tabla Nº 7) es consistente con la generación de centros ácidos de Lewis originados por los orbitales-f semi - vacíos de los lantanido (Yb3+  f13,  Nd3+ f3 y La3+ f0) que interactúan con una base de Lewis (grupos carboxílicos del EDTA)  formándose los pares ácido-base.

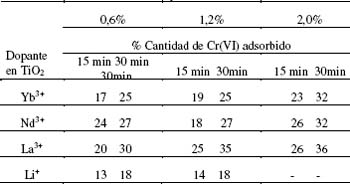

 Tabla 7. Cantidad de Cr(VI) adsorbido sobre TiO2 dopado

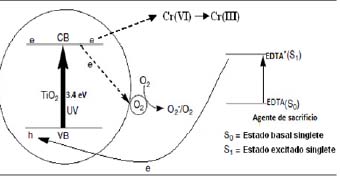

Figura 5. Mecanismo fotocatalítico complejo Cr – EDTA(21

Dado que la reacción de reducción del agua es muy lenta  esta genera  una recombinación del par hueco – electrón  evitando la reducción de Cr VI, en este caso se adiciona el EDTA como agente de sacrificio, el mismo actúa como donador de electrones los cuales son cedidos a la VB evitando una rápida recombinación del par electrón-hueco generándose al mismo tiempo el  radical EDTA* (estado singulete S1) el cual por degradación química produce radicales de CO2* (I y II), estos últimos reaccionan también con el Cr (VI) favoreciendo su reducción (III) [17]:

EDTA + TiO2 h+ à EDTA* + TiO2                            (I)

EDTA* à Ácido fórmico + ácido oxálico + ácido glioxílico + ácido aminodiacético + amoniaco + etilendiamina + CO2*                                               (II)

Cr2O72- + 14H+ + 6 CO2* à 2Cr3+ + 7H2O + CO2   (III)



Figura 6. Efecto del Yterbio sobre TiO2 en la foto-reducción de Cr (VI)

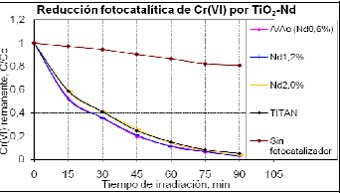

Figura 7. Efecto del  Neodimio sobre el TiO2 en la foto-reducción de Cr (VI)

Los productos de Yb3+-TiO2 (x=0,6%–1 ,2%) y Nd3+-TiO2 (x=0,6%–1 ,2%)  (Figura Nº 6-7) presentaron la mejor actividad fotocatalítica coherente con; por un lado, la presencia de microdominios cristalinos tipo anatasa, altas superficies, tamaño de partícula pequeño  que favorecen la interacción con centros activos y una significativa capacidad de  adsorción interfacial del complejo Cr(VI)-EDTA, lo cual favorece a que este se encuentre cerca de la superficie del catalizador. Por otro lado, los dopantes Nd y Yb actúan como trampas electrónicas por la presencia de los orbitales f-semillenos localizando una sub-banda de conducción muy cerca de la banda de conducción (CB), por lo  que una vez que los e- se encuentran en la CB del TiO2 estos tienen la opción de transitar hacia la sub-banda (V, VI)  evitando la recombinación del e- con los h+ de la VB [8] (Figura Nº 5):

Nd 3++ TiO2 (e-bc) → Nd 2+ + TiO2     (V)

Yb 3+ +TiO2 (e-bc) → Yb 2+ + TiO2    (VI)

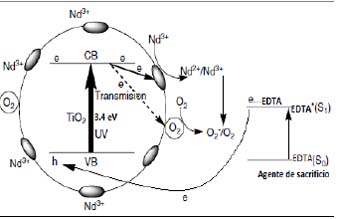

Figura 8. Mecanismo fotocatálitico con Nd3+-TiO2(21)

Una vez que los lantánidos (Nd3+ ó Yb3+) atrapan el  electrón estos reaccionan con el oxígeno adsorbido sobre las partículas del catalizador (Figura Nº 8) (VII, VIII):

Nd2+ + O2 à Nd3+ + O2-             (VII)

Yb2+ + O2 à Yb3+ + O2-            (VIII)

Esta reacción favorece la formación del radical anión superóxido (O2-·) y sus derivados (HO•, HOO• y O2) los cuales oxidan al EDTA [12, 22] y favorecen la generación del CO2* (II*).



EDTA* + O2•- à Productos degradados (II*)



Estas dos consideraciones, estructurales y la presencia de los orbitales f-semillenos, favorecen la eficiencia de las reacciones fotocataliticos con mejores rendimientos que la titania pura.

El incremento de dopante  lantánido (Yb y Nd @ 2%) produce  una disminución de la actividad fotocatalítica  (Figura Nº 6-7) muy probablemente  por la disminución de  microdominios cristalinos tipo anatasa y por tanto una disminución de centros activos.



Figura Nº 9. Efecto del lantánido Lantano sobre el TiO2 en la foto-reducción de Cr (VI)

La actividad fotocatalítica La3+-TiO2 disminuye (Figura Nº 9) en relación a la titania pura haciéndose esto más notorio con el incremento del dopante, La3+-TiO2 este comportamiento es consistente con su bajo contenido de microdominios cristalinos de anatasa en la matriz  incrementando la fase amorfa, pese a las condiciones adecuadas, energías de su banda prohibida o alta superficie.

La serie  Li+-TiO2 constituye los materiales con la más baja actividad fotocatalítica, la misma disminuye marcadamente con el incremento de Litio, este comportamiento es consistente con su  bajo efecto de adsorción interfacial y la disminución brusca del  área superficial (Figura Nº 10).



Figura 10. Efecto del Litio sobre el TiO2 en la foto-reducción de Cr (VI)

CONCLUSIONES

Los TiO2 dopados con los lantánidos (Yb3+, Nd3+ y La3+) presentan una distribución homogénea del dopante, microdominios cristalinos tipo anatasa variable (TiO2-puro > TiO2-Yb > TiO2-Nd > TiO2-La) consistente con el incremento de la tensión cristalina originada por la diferencia de los radios iónicos (r La3+> r Nd3+ > r Yb3+ > r Ti4+).

El TiO2-Li con respecto al TiO2-puro, presentó altos microdominios cristalinos en anatasa y rutilo por la menor tensión cristalina y por su carácter fundente del Li.

Los Ln3+-TiO2 (Ln = Yb, Nd) presentan menores tamaños de partícula con respecto al TiO2-puro y alta  mesoporosidad textural con áreas superficiales medias similares al del TiO2-puro. En el catalizador Li+-TiO2 presenta  mayor tamaño de partícula en relación a la TiO2-puro, con  áreas superficiales menores.

Los catalizadores de TiO2-dopados (Yb, Nd) han presentando una banda de energía prohibida menor a la titania pura, consistente con la presencia de una nueva banda prohibida (sub-banda) próxima a la banda de conducción originada por la presencia de los orbitales semillenos f13 (Yb3+) y f3 (Nd3+).

Los catalizadores de TiO2-Yb (0,6-1,2%) y  TiO2-Yb (0,6-1,2%) han mejorado la actividad fotocatalítica del TiO2-puro como resultado de la sinergia entre la estructura-propiedad, pero fundamentalmente por la presencia de eficientes trampas-electrónicas originadas por los orbitales f semillenos que evitan la recombinación del par hueco-electrón.

 SECCION EXPERIMENTAL

 Preparación de los fotocatalizadores

La síntesis del precursor Titanatrano fue realizado de acuerdo al método de patente[15, 16]. Las condiciones de síntesis del precursor Titanatrano fueron similares al desarrollado previamente[17]: una cantidad de tetrabutiltitanato (TBT) fue agregado lentamente a la solución acomplejante de trietanolamina (TEA) bajo la relación molar TBT:TEA 1:4 a 135-140ºC con agitación constante. Las reacciones de hidrolisis y condensación fueron completadas mediante la adición de agua y amoniaco, obteniendo el TiO2-puro por calcinación del precursor hidroxilado a 500ºC por 2h (TITAN). Se ha incorporado el dopante (Yb3+, Nd3+, La3+, Li+) en diferentes proporciones  (%peso peso= 0,6; 1,2; 2,0 y 3,0% con respecto al TiO2) a través de la formación de complejo atrano mixtos titanio - dopante, posteriormente se ha seguido el mismo tratamiento de síntesis que titania pura.

Caracterización estructural

La caracterización estructural de los fotocatalizadores ha sido desarrollado por Difracción de Rayos-X en un difractómetro de polvo Rigaku Geigerflex, adsorción-desorción de N2 en un porosímetro ASAP Micromiritics 2020, reflectancia difusa UV-vis con el espectrofotómetro VARIAN Cary 5 UV-Vis-NIR en el rango de 200 a 800 nm y microscopia electrónica de transmisión (TEM).

Ensayos fotocatalíticos

Para los ensayos fotocatalíticos se realizaron previamente ensayos en blanco de adsorción del catalizador sin radiación UV,  posteriormente, se irradiaron con lámpara UV. Las mismas, se han desarrollado en una botella PET con 0,1 g de catalizador (TiO2-dopados) y 100 cm3 de una solución acuosa de Cr(VI)–EDTA (relación molar K2Cr2O7:EDTA, 0.8:1), a un pH de 2 ajustado con HClO4 1M. Alícuotas del sistema reaccionante fueron retiradas a intervalos fijos de tiempo (cada 15 minutos hasta llegar a 90 minutos), el catalizador fue separado de la solución por filtración a través de membranas Millipore 0.45 µm. La determinación cuantitativa de Cr(VI) fue realizada por espectroscopia UV-Vis, absorción a 349 nanómetros.

RECONOCIMIENTOS

Los autores agradecen a la Cooperación Sueca ASDI por el financiamiento del proyecto “Óxidos  semiconductores para la remediación ambiental”. A la Universidad Nacional de Ingenieria (UNI, Lima) por las imágenes TEM. Al Núcleo de Catálisis-Programa de Ingeniería Química (NUCAT-PEQ, Río de Janeiro) por los espectros de Reflectancia Difusa UV-vis, DRX, Adsorción y desorción de Gases y al Instituto de Investigaciones Químicas de la Universidad Mayor de San Andrés (UMSA, La Paz).

REFERENCIAS

1. Joung Soon-Kil, Amemiya Takashi, Murabayashi Masayuki, and Itoh Kiminori , Chem. Eur. J. 2006, 12, 5526 – 5534.        [ Links ]

2. Vincent G., Zahraa O., J. Photochem. Photobiol. A: Chem. 2007, doi:10.1016/j.jphotochem.2007.04.002.        [ Links ]

3. Esplugas Santiago, Giménez J., Rodríguez M., Water Research, 2002, 36, 1034 – 1042.        [ Links ]

4. Fujishima Akira, Rao T.N., Tryk D.A., Journal of Photochemistry and Photobiology C: Photochemistry Reviews, 2000, 1, 1-21.        [ Links ]

5. Abdollah Fallah and Mohammad Hassan Loghmani, Chemical Engineering Journal, 2010, 157, 263-269.        [ Links ]

6.  Choi W., Termin A., Hoffmann M.R., J. Phys. Chem., 1994, 98, 13669.        [ Links ]

7. Yibing Xie, Chunwei Yuan., J.Chem. Technol. Biotechnol., 2005, 80, 954 – 963.        [ Links ]

8. Yibing Xie , Chunwei Yuan, Xiangzhong Li, Colloids and Surfaces A: Physicochem. Eng. Aspects, 2005, 252, 87–94.        [ Links ]

9. K. M. Parida, Njruparaj. J. of Molecular Catalysis A: Chemical, 2008, 287, 151-158.        [ Links ]

10. Khalil L.B., Mourad W.E., Rophael M.W., Applied Catalysis B: Environmental, 1998, 17, 267–273.        [ Links ]

11. Kentish S.E., Stevens G.W., Chem. Eng. J., 2001, 84, 149-159.        [ Links ]

12. Mansilla H.D., Bravo C., Ferreyra R., Litter M.I., Jardim W.F, Lizama C., Freer J., Fernandez J., Journal of Photochemistry and Photobiology A: Chemistry, 2006, 181, 188–194.        [ Links ]

13. Navío José A., Litter Marta I. et.al., Applied Catalysis B: Environmental, 1998, 16, 187-196.        [ Links ]

14. Geneva, World Health Organization, 2003. (WHO/SDE/WSH/03.04/4).

15. Cabrera Saúl, El Haskouri Jamal, Guillem C., Marcos M. D., Amorós Pedro, Solid State Sciences, 2000, 2, 405 – 420.        [ Links ]

16. Cabrera, S. Tesis Doctoral, Universitat de València, España, 1999.        [ Links ]

17. López Luis,  Tesis de licenciatura, Cs Químicas - 2008.        [ Links ]

18. K. T. Ranjit, H. Cohen, I. Willner, S. Bossmann, A. M. Braun, Journal of Materials Science, 1999, 34, 52773 – 5280.

19. Stengl Václav, Bakardjieva Snejana, Materials Chemistry and Physics, 2009, 114, 217 – 226.        [ Links ]

20. Tennakone K., Bandara J., Solar Energy Materials & Solar Cells, 2000, 60, 361-365.        [ Links ]

21. Testa, J.; Grela, M.; Litter, M., Langmuir, 2001, 17, 3515-2517.        [ Links ]

22. Osathaphan Khemarath, Chucherdwatanasak Bundhit, Rachdawong Pichaya, Sharma K. Virender., Solar Energy, 2008, 82, 1031-1036.         [ Links ]
